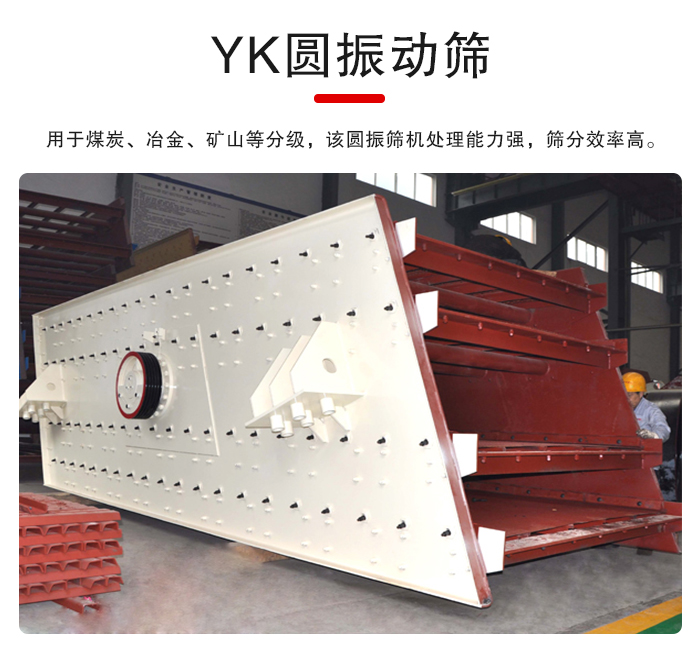

YK圓振動篩概述

圓振動篩是指物料在網面上做圓形運動，用于煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高。

圓振動篩視頻展示

石子分級

礦石篩分

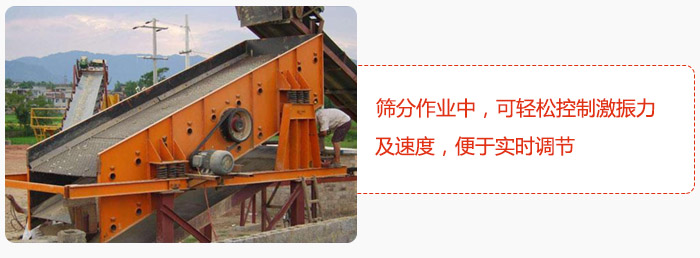

石料生產線現場

工作特點：

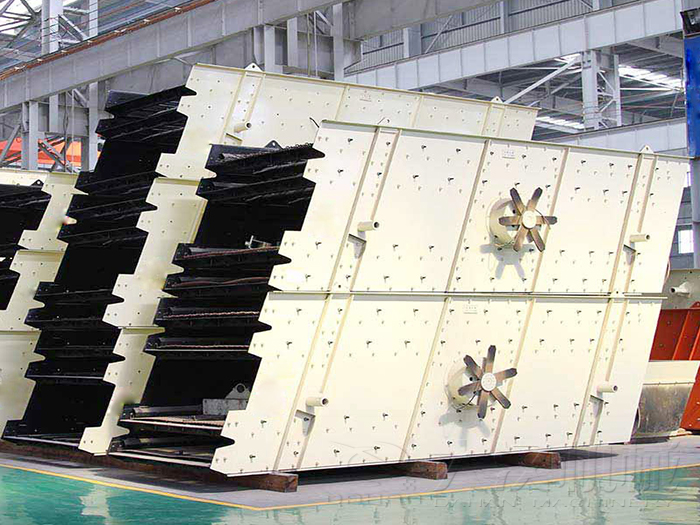

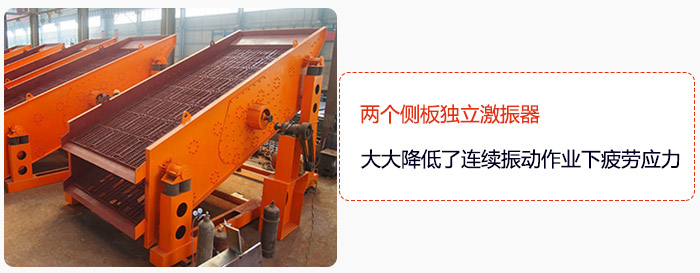

1，YK圓振動篩其運動軌跡近乎于圓，故簡稱為圓振篩，是一種多層數、高效新型振動篩。

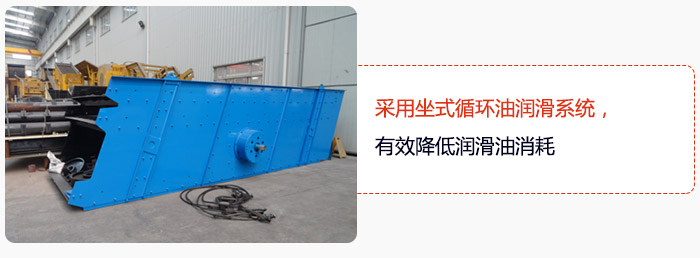

2，采用超重型大油隙軸承，運轉溫度低，壽命長。

3，采用低應力減震彈簧，運行噪音小，對電機沖擊小，振區平穩。

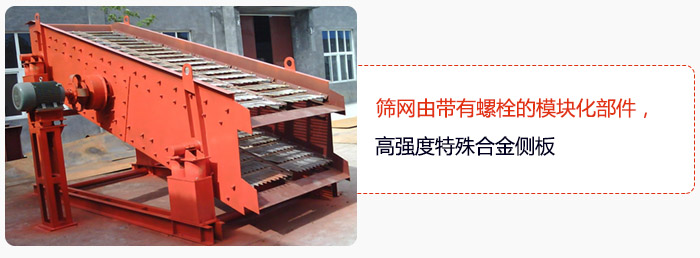

4，可提供耐磨橡篩網，能使卡在篩孔中的物料跳出，防止篩孔堵塞。

5，采用環槽鉚釘和板塊式篩箱框架結構，篩框結構強度高。

6，處理量大，零部件通用性強，維修方，便大大縮短了檢修周期。

工作原理

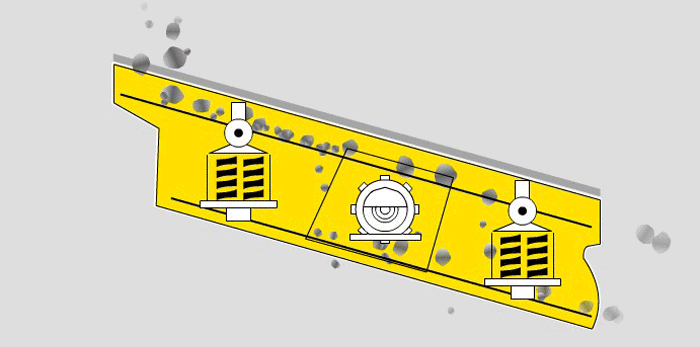

YK圓振動篩分機工作原理是通過點擊經三角帶，使激振器偏心塊產生高轉速，當運轉的偏心塊產生很大的離心力，激發振動篩篩箱產生一定的振幅動作，篩上物料在傾斜的篩面上受篩箱傳給的沖擊力而產生的連續拋擲動作，讓物料與圓振篩篩面相遇的過程中將小于篩孔的顆粒過篩，實現篩分作業。

關于“圓振動篩工作原理及特點”詳解

技術參數

YK圓振動篩型號主要有YK系列和2YK系列，YK系列有8個型號，2YK系列有7個型號。

型號	入料粒度（mm）	篩孔尺寸（mm）	處理量（t/h）	電機型號/功率（kW）		參考重量（kg）	雙振幅（mm）
YK1230	≤150	10～80	75～245	Y160M-6	7.5	2800	6～10
YK1530			80～255	Y160M-6	7.5	3440
YK1536			95～310	Y160M-6	7.5	3650
YK1836			115～370	Y160L-6	11	5310
YK1848			150～490	Y160L-6	15	6410
YK2045	≤200	10～100	165～520	Y180L-6	15	8900	8～12
YK2060			170～550	Y200L1-6	18.5	11000
YK2148			175～570	Y225M-8	22	10700
YK2160			220～715	Y225M-8	22	11900
YK2460			250～810	Y250M-8	30	13600
YK3060			300～960	Y250M-8	30	16800
2YK1230	≤150	10～80	75～245	Y160M-6	7.5	3200	6～10
2YK1245			75～250	Y160L-6	11	3780
2YK1530			80～255	Y160L-6	11	4650
2YK1536			95～310	Y160L-6	11	5100
2YK1836			115～370	Y180L-6	15	6840
2YK1848			150～490	Y200L1-6	18.5	8200
2YK2060	≤200	10～100	170～550	Y225M-8	22	12500	8～12
2YK2148			175～570	Y225M-8	22	13000
2YK2160			220～715	Y225M-8	30	15500
2YK2460			300～810	Y225M-8	30	18500

主要結構

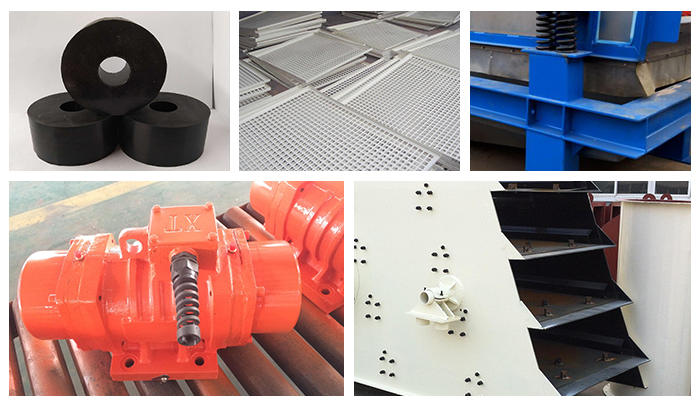

YK圓振動篩有篩網，篩箱，支撐裝置，振動器以及減振彈簧所形成。

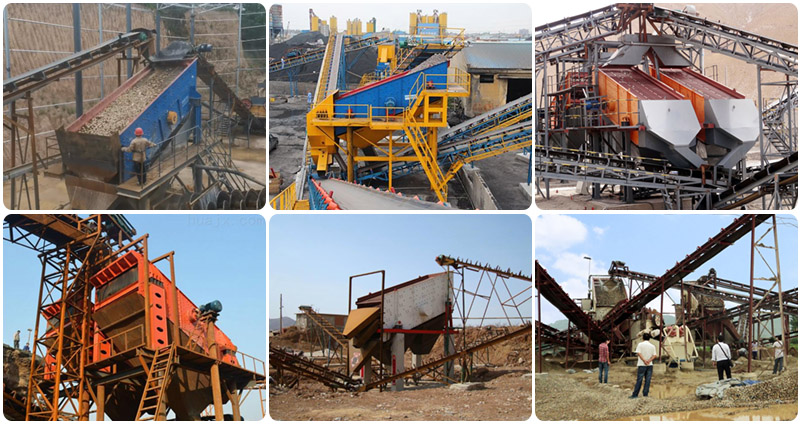

YK圓振動篩適用范圍

YK圓振動篩是固體物理分級的重要設備篩分效果好，被應用在許多行業，如礦山、建材、能源、選煤、交通、能源、化工等行業的產品分級，
